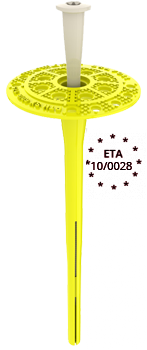

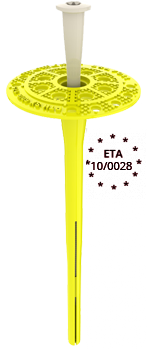

BRAVOLL® PTH-SX

BESCHREIBUNG

Der Schraub-Tellerdübel mit einer Kunststoffschraube zur mechanischen Befestigung von handelsüblichen Dämmplatten in Dämmsystemen (ETICS) für die Oberflächen- sowie Versenkmontage.

GEEIGNET FÜR

A B C D E
Beton

Vollziegel-
mauerwerk

Lochziegel-
mauerwerk
Leichtbeton Porenbeton

VORTEILE

  • Der Universaldübel - für alle Kategorien von Grundmaterialien geeignet
  • Hohe Lastenaufnahme – Günstiger Dübelverbrauch
  • Keine Wärmeübertragung durch den Dübel
  • Komprimierungszone des Schaftes für einfaches Versenken des Tellers in den Dämmstoff
  • Für schnelle Montage ist der Dübel vormontiert
  • Versenk- und Oberflächenmontage mit Hilfe der Montagevorrichtung BRAVOLL® MPS
  • Möglichkeit zur Kombination mit Zusatztellern BRAVOLL® ITPTH und BRAVOLL® ZP

TECHNISCHE DATEN

  • Europäische technische Zulassung: ETA 10/0028
  • Technische Vorschrift: ETAG014
  • Nutzkategorie laut ETAG014: A, B, C, D, E
  • Qualitätsklasse A laut TP aus CZB: Für Kategorie A, B, C
  • Dübeldurchmesser: 8 mm
  • Tellerdurchmesser: 60 mm
  • Bohrdurchmesser: 8 mm
  • Minimale Verankerungstiefe: 35 mm (A, B, C, D), 55mm (E)
  • Minimale Bohrtiefe: 70 mm
  • Hilfs-Montagevorrichtung: 45-50 mm (A, B, C, D), 65-70mm (E)
  • Punktelement der Wärmeübertragung χ: 0,000 W/K
  • Tellerlastenaufnahme: 1,54 Kn
  • Tellersteifigkeit: 0,7kN/mm

TECHNISCHE PARAMETER

Material

kategorie



Beschreibung

Charakteristiche lastenaufnahme NRk (kN)

A

Beton C12/15

1.2

A

Beton C16/20 – C50/60

1.2

B

Vollziegel

1.2

B

Kalksandsteine

1.2

B

Hohlblocksteine

1.2

C

Lochziegel

0.6

C

Lochziegel laut ÖNORM B6124

0.9

D

Leichtbeton

0.9

E

Porenbeton

0.5

Randabstand Cmin (mm)

100

Achsenabstand Smin (mm)

100

Minimale Grundmaterialdicke h (mm)

100

MAßREIHE

Typ BRAVOLL®

Kode

Gesamtlänge mm

Stück im Karton

Stücke auf einer Palette

PTH-SX 60/8-135

11609

135

200

7,200

PTH-SX 60/8-155

11610

155

200

7,200

PTH-SX 60/8-175

11611

175

100

4,200

PTH-SX 60/8-195

11612

195

100

4,200

PTH-SX 60/8-215

11613

215

100

4,200

PTH-SX 60/8-235

11614

235

100

3,600

PTH-SX 60/8-255

11615

255

100

3,600

AUSWAHL VON MAßEN DER DÄMMSTÄRKE UND -GRUNDES

Typ BRAVOLL®

Gesamtlänge La (mm)

Max. Dämmstoffdicke hd (mm)

Max. Dämmstoffdicke (mm)

Max. Dämmstoffdicke hd (mm)

Max. Dämmstoffdicke hd (mm)





Neubau 1)

Umbau 2)

Neubau 3)

Umbau4)

Materialkategorie



A, B, C, D

E

PTH-SX 60/8-135

135

90

70

70

50

PTH-SX 60/8-155

155

110

90

90

70

PTH-SX 60/8-175

175

130

110

110

90

PTH-SX 60/8-195

195

150

130

130

110

PTH-SX 60/8-215

215

170

150

150

130

PTH-SX 60/8-235

235

190

170

170

150

PTH-SX 60/8-255

255

210

190

190

170

  • 1)bei Verankerungstiefe von 35 mm und 10 mm des Klebekittes (a2)
  • 2) bei Verankerungstiefe von 35 mm, 20 mm des alten Putzes (a1) und 10 mm des Klebekittes (a2)
  • 3) bei Verankerungstiefe von 55 mm und 10 mm des Klebekittes  (a2)
  • 4) bei Verankerungstiefe von 55 mm, 20 mm des alten Putzes (a1) und 10 mm des Klebekittes (a2)
