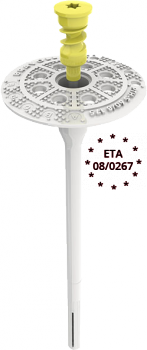

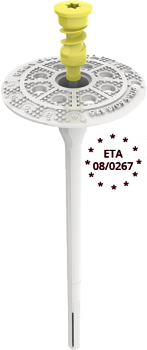

BRAVOLL^® PTH-S

BESCHREIBUNG

Der Schraub-Tellerdübel mit einer Stahlschraube zur mechanischen Befestigung von handelsüblichen Dämmplatten in Dämmsystemen (ETICS) für die Oberflächen- sowie Versenkmontage.

GEEIGNET FÜR

A	B	C	D	E

Beton	Vollziegel- mauerwerk	Lochziegel- mauerwerk	Leichtbeton	Porenbeton

VORTEILE

Der Universaldübel – Bescheinigung für alle Kategorien von Grundmaterialien
Hohe Lastenaufnahme - Günstiger Dübelverbrauch
Breite Maßreihe von Längen (zwischen 95 und 355mm) für Befestigung des Dämmstoffes bis zu einer Dicke von 440 mm
Die Schraube aus verzinktem Stahl mit Oberflächenbehandlung für Einschränkung der Wärmeübertragung
Einfache und schnelle Montage durch den Dämmstoff
Für schnelle Montage ist der Dübel vormontiert
Niedrige Verankerungstiefe und Bohrdurchmesser von 8 mm für schnellere Montage
Versenk- und Oberflächenmontage mit Hilfe der Montagevorrichtung BRAVOLL^® MPS
Möglichkeit zur Kombination mit Zusatztellern BRAVOLL^® ITPTH, BRAVOLL^® ZT 100
Einfache Montage mit der ZPR - Montagevorrichtung - für eingesenkte Montage

TECHNISCHE DATEN

Europäische technische Zulassung: ETA 08/0267
Technische Vorschrift: ETAG014
Nutzkategorie laut ETAG014: A, B, C, D, E
Qualitätsklasse A laut TP aus CZB: Für Kategorie A, B, C
Dübeldurchmesser: 8 mm
Tellerdurchmesser: 60 mm
Bohrdurchmesser: 8 mm
Minimale Verankerungstiefe: 25 mm (A, B, C, D), 65mm (E)
Minimale Bohrtiefe: 35-40 mm (A, B, C, D), 75-80 mm (E)
Hilfs-Montagevorrichtung: MPS (Torx 30)
Punktelement der Wärmeübertragung χ: 0,002 W/K
Tellerlastenaufnahme: 2,6 Kn
Tellersteifigkeit: 0,9kN/mm

TECHNISCHE PARAMETER

Material kategorie	Beschreibung	Characteristiche lastenaufnahme N_Rk (kN)
A	Beton C12/15	1.5
A	BetonC16/20 – C50/60	1.5
B	Vollziegel	1.5
B	Kalksandsteine	1.2
B	Hohlblocksteine	1.5
C	Lochziegel	1.0
C	Lochziegel laut Örom, B6124	0.75
D	Leichtbeton	1.6
E	Porenbeton	0.6
Randabstand C_min (mm)		100
Achsenabstand S_min (mm)		100
Minimale Grundmaterialdicke h (mm)		100

MAßREIHE

Typ BRAVOLL^®	Kode	Gesamtlänge mm	Stück im Karton	Stücke auf einer Palette
PTH-S 95	10598	95	200	8,400
PTH-S 115	10599	115	200	8,400
PTH-S 135	10600	135	200	7,200
PTH-S 155	10601	155	200	7,200
PTH-S 175	11624	175	100	4,200
PTH-S 195	10603	195	100	4,200
PTH-S 215	10604	215	100	4,200
PTH-S 235	10605	235	100	3,600
PTH-S 255	10606	255	100	3,600
PTH-S 275	11195	275	100	3,600
PTH-S 295	11497	295	100	3,600
PTH-S 315	11498	315	100	3,600
PTH-S 335	11499	355	100	3,600
PTH-S 355	11500	355	100	3,600

AUSWAHL VON MAßEN DER DÄMMSTÄRKE UND -GRUNDES

Typ BRAVOLL^®	Gesamtlänge L_a (mm)	Max. Dämmstoffdicke h_d (mm)	Max. Dämmstoffdicke h_d (mm)	Max. Dämmstoffdicke h_d(mm)	Max. Dämmstoffdicke h_d (mm)
		Neubau ¹⁾	Umbau ²⁾	Neubau³⁾	Umbau ⁴⁾
Materialkategorie		A, B, C, D		E
PTH-S 95	95	60	40	-	-
PTH-S 115	115	80	60	40	-
PTH-S 135	135	100	80	60	40
PTH-S 155	155	120	100	80	60
PTH-S 175	175	140	120	100	80
PTH-S 195	195	160	140	120	100
PTH-S 215	215	180	160	140	120
PTH-S 235	235	200	180	160	140
PTH-S 255	255	220	200	180	160
PTH-S 275	275	240	220	200	180
PTH-S 295	295	260	240	220	200
PTH-S 315	315	280	260	240	220
PTH-S 335	335	300	280	260	240
PTH-S 355	355	320	300	280	260

1) bei Verankerungstiefe von 25 mm und 10 mm des Klebekittes (a₂)
2) bei Verankerungstiefe von 25 mm, 20 mm des alten Putzes (a₁) und 10 mm des Klebekittes (a₂)
3) bei Verankerungstiefe von 65 mm und 10 mm des Klebekittes (a₂)
4) bei Verankerungstiefe von 65 mm, 20 mm des alten Putzes (a₁) und 10 mm des Klebekittes (a₂)
