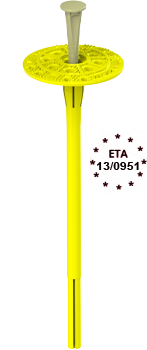

BRAVOLL® PTH-X
BESCHREIBUNG
Der Schlag-Tellerdübel mit einem Stahldorn zur mechanischen Befestigung von Hart-Dämm-Polystyrolplatten (EPS) in Dämmsystemen (ETICS).
GEEIGNET FÜR
| A | B | C | D |
 |
 |
 |
 |
| Beton |
Vollziegel- |
Lochziegel- mauerwerk |
Leichtbeton |
VORTEILE
- Spezielle Verformungszone für einfache Montage
- Effektive Verankerungstiefe
- Hohe Lastenaufnahme
- Günstiger Dübelverbrauch
- Keine Wärmeübertragung durch den Dübel
- Einfache und schnelle Montage
- Flexible Verbindung des Dübeltellers mit Spachtelkitt
- Der vormontierte Dübel
TECHNISCHE DATEN
- Europäische technische Zulassung: ETA 13/0951
- Technische Vorschrift: ETAG014,
- Nutzkategorie laut ETAG014: A, B, C, D
- Tellerdurchmesser: 60 mm
- Bohrdurchmesser: 8 mm Minimale
- Verankerungstiefe:35 mm
- Minimale Bohrtiefe: 70mm
- Punktelement der Wärmeübertragung χ : 0,000 W/K
- Tellerlastenaufnahme: 1,5 Kn
- Tellersteifigkeit: 0,6 kN/mm
TECHNISCHE PARAMETER
|
Material kategorie |
|
Beschreibung |
Charakteristiche lastenaufnahme Nrk (kN) |
|
A |
|
Beton C12/15 |
0.60 |
|
A |
Beton C16/20 – C50/60 |
0.75 |
|
|
B |
|
Vollziegel |
0.75 |
|
B |
Kalksandsteine |
0.75 |
|
|
B |
Hohlblocksteine |
0.60 |
|
|
C |
|
Lochziegel |
0.50 |
|
C |
Lochziegel laut ÖNORM B6124 |
0.40 |
|
|
D |
|
Leichtbeton |
0.50 |
|
Randabstand Cmin (mm) |
100 |
||
|
Achsenabstand Smin (mm) |
100 |
||
|
Minimale Grundmaterialdicke h (mm) |
100 |
||
MAßREIHE
|
Typ BRAVOLL® |
Kode |
Gesamtlänge mm/strong> |
Stück im Karton |
Stücke auf einer Palette |
|
PTH-X 115 |
12228 | 115 | 200 | 8 400 |
|
PTH-X 135 |
12077 |
135 |
200 |
7 200 |
|
PTH-X 155 |
12078 |
155 |
200 |
7 200 |
|
PTH-X 175 |
12079 |
175 |
100 |
4 200 |
|
PTH-X 195 |
12080 |
195 |
100 |
4 200 |
|
PTH-X 215 |
12081 |
215 |
100 |
4 200 |
|
PTH-X 235 |
12082 |
235 |
100 |
3 600 |
AUSWAHL VON MAßEN DER DÄMMSTÄRKE UND -GRUNDES
|
Typ BRAVOLL® |
Kode |
Gesamtlänge La (mm) |
Max. Dämmstoffdicke hd (mm) |
Max. Dämmstoffdicke hd (mm) |
Ks/kt
|
| Neubau1) | Umbau2) | ||||
|
Materialkategorie |
A,B,C,D |
||||
|
PTH-X 115 |
12228 | 115 | 70 | 50 | 200 |
|
PTH-X 135 |
12077 |
135 |
90 |
70 |
200 |
|
PTH-X 155 |
12078 |
155 |
110 |
90 |
200 |
|
PTH-X175 |
12079 |
175 |
130 |
110 |
100 |
|
PTH-X195 |
12080 |
195 |
150 |
130 |
100 |
|
PTH-X 215 |
12081 |
215 |
170 |
150 |
100 |
|
PTH-X 235 |
12082 |
235 |
190 |
170 |
100 |
