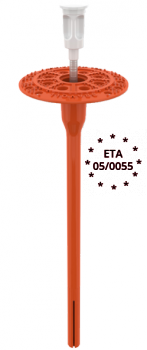

BRAVOLL® PTH-KZ
BESCHREIBUNG
Der Schlag-Tellerdübel mit einem Stahldorn zur mechanischen Befestigung von Hart-Dämm-Polystyrolplatten (EPS) und Mineralwolleplatten (MW) in Dämmsystemen (ETICS).
GEEIGNET FÜR
| A | B | C | D |
 |
 |
 |
 |
| Beton |
Vollziegel- |
Lochziegel- mauerwerk |
Leichtbeton |
VORTEILE
- Hohe Lastenaufnahme – Günstiger Dübelverbrauch
- Nagel aus verzinktem Stahl mit Oberflächenbehandlung für Einschränkung der Wärmeübertragung
- Einfache und schnelle Montage durch den Dämmstoff
- Auch für dickere Dämmplatten geeignet (bis 280 mm)
- Für schnelle Montage ist der Dübel vormontiert
- Möglichkeit zur Kombination mit einem Zusatzteller BRAVOLL® ITPTH
TECHNISCHE DATEN
- Europäische technische Zulassung: ETA 05/005
- Technische Vorschrift: ETAG014,
- Nutzkategorie laut ETAG014: A, B, C, D,
- Qualitätsklasse A laut TP aus CZB: Für Kategorie A, B
- Dübeldurchmesser: 8 mm
- Tellerdurchmesser: 60 mm
- Bohrdurchmesser: 8 mm Minimale
- Verankerungstiefe: 25 mm
- Minimale Bohrtiefe: 35-40 mm
- Punktelement der Wärmeübertragung χ: 0,002 W/K
- Tellerlastenaufnahme: 2,1Kn
- Tellersteifigkeit: 0,7 kN/mm
TECHNISCHE PARAMETER
|
Material kategorie |
|
Beschreibung |
Charakteristiche lastenaufnahme Nrk (kN) |
|
A |
|
Beton C12/15 |
0.7 |
|
A |
Beton C16/20 – C50/60 |
0.9 |
|
|
B |
|
Vollziegel |
0.9 |
|
B |
Kalksandsteine |
0.9 |
|
|
B |
Hohlblocksteine |
0.9 |
|
|
C |
|
Lochziegel |
0.3 |
|
C |
Lochziegel laut ÖNORM B6124 |
0.5 |
|
|
D |
|
Leichtbeton |
0.9 |
|
Randabstand Cmin (mm) |
100 |
||
|
Achsenabstand Smin (mm) |
100 |
||
|
Minimale Grundmaterialdicke h (mm) |
100 |
||
MAßREIHE
|
Typ BRAVOLL® |
Kode |
Gesamtlänge mm/strong> |
Stück im Karton |
Stücke auf einer Palette |
|
PTH-KZ 60/8-75 |
10423 |
75 |
200 |
16,800 |
|
PTH-KZ 60/8-95 |
11352 |
95 |
200 |
8,400 |
|
PTH-KZ 60/8-115 |
11353 |
115 |
200 |
8,400 |
|
PTH-KZ 60/8-135 |
11766 |
135 |
200 |
7,200 |
|
PTH-KZ 60/8-155 |
11355 |
155 |
200 |
7,200 |
|
PTH-KZ 60/8-175 |
11769 |
175 |
100 |
4,200 |
|
PTH-KZ 60/8-195 |
11415 |
195 |
100 |
4,200 |
|
PTH-KZ 60/8-215 |
11416 |
215 |
100 |
4,200 |
|
PTH-KZ 60/8-235 |
11417 |
235 |
100 |
3,600 |
|
PTH-KZ 60/8-255 |
11360 |
255 |
100 |
3,600 |
|
PTH-KZ 60/8-275 |
11361 |
275 |
100 |
3,600 |
|
PTH-KZ 60/8-295 |
10434 |
295 |
100 |
3,600 |
|
PTH-KZ 60/8-315 |
10435 |
315 |
100 |
3,600 |
AUSWAHL VON MAßEN DER DÄMMSTÄRKE UND -GRUNDES
|
Typ BRAVOLL® |
Gesamtlänge La (mm) |
Max. Dämmstoffdicke hd (mm) |
Max. Dämmstoffdicke hd (mm) |
|
|
|
Newbau 1) |
Umbau 2) |
|
Materialkategorie |
A, B, C, D |
||
|
PTH-KZ 60/8-75 |
75 |
40 |
- |
|
PTH-KZ 60/8-95 |
95 |
60 |
40 |
|
PTH-KZ 60/8-115 |
115 |
80 |
60 |
|
PTH-KZ 60/8-135 |
135 |
100 |
80 |
|
PTH-KZ 60/8-155 |
155 |
120 |
100 |
|
PTH-KZ 60/8-175 |
175 |
140 |
120 |
|
PTH-SKZ 60/8-195 |
195 |
160 |
140 |
|
PTH-KZ 60/8-215 |
215 |
180 |
160 |
|
PTH-KZ 60/8-235 |
235 |
200 |
180 |
|
PTH-KZ 60/8-255 |
255 |
220 |
200 |
|
PTH-KZ 60/8-275 |
275 |
240 |
220 |
|
PTH-KZ 60/8-295 |
295 |
260 |
240 |
|
|
|||
- 1) bei Verankerungstiefe von 25 mm und 10 mm des Klebekittes (a2)
- 2) bei Verankerungstiefe von 25 mm, 20 mm des alten Putzes (a1) und 10 mm des Klebekittes (a2),
